Анкеры для крепления георешетки

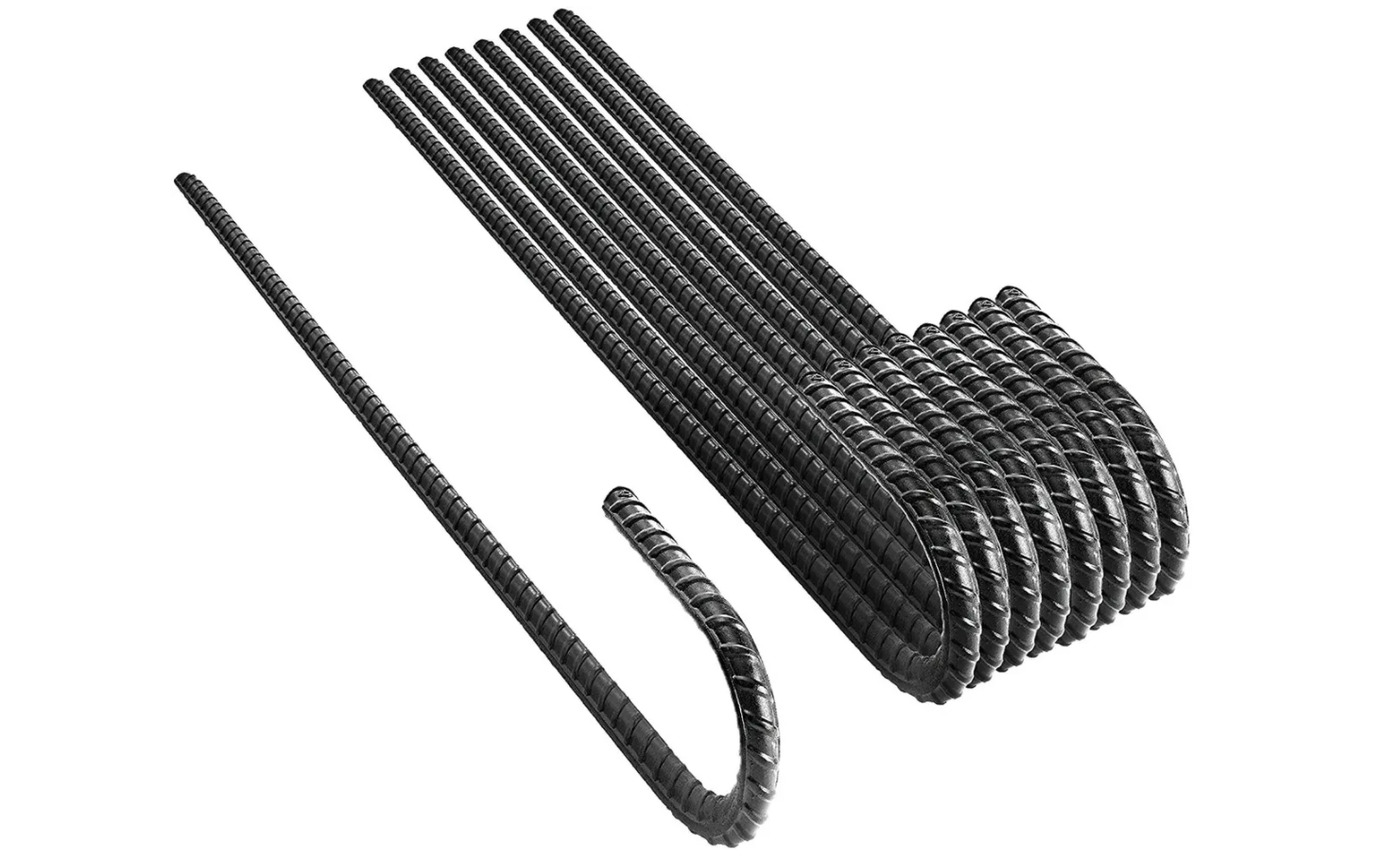

Анкер – общее название крепежных элементов, при помощи которых конструкция крепится на основании. Анкеры для георешетки – вид арматуры, представляющий собой прямой штифт, загнутый на конце. Они не имеют резьбы или распорной части, забиваются в грунт прямым концом, фиксируя загнутой частью растянутый модуль георешетки. Анкеры изготавливают из металла, пластика и композитных сплавов.
Расчет количества анкеров
Расчет количества анкеров производится в зависимости от состояний основания и назначения укрепления. При расчете следует руководствоваться нормативами ГОСТов. Для строительства автомагистралей рекомендуется на слабых грунтах для прослойки использовать монтажные анкеры на расстоянии 1,5-2 метра. Для плотных грунтов полотно крепится через 10-15 метров. Для армирования нижнего слоя дорожного полотна анкеры крепятся на расстоянии 1,5-2 метра.
Для укрепления русел водотоков и водоотводных каналов анкеры устанавливают через каждые 3-4 метра. Если используется многослойная подушка, до допускается увеличить расстояние между анкерами до 6-8 метров. Для каналов со скоростью потока 3,5 м/с анкеры необходимо установить с шагом 1,5-2 метра.
В дренажных конструкциях, в том числе при монтаже боковых частей траншей и канав необходимо исходить из расчета фиксации георешетки анкерами через 3-4 метра. На дне достаточно закрепить дренажную прослойку из георешетки на расстоянии 4-5 метров.
Для усиления несущей способности русел водопропускных труб георешетку крепят к подстилающей прослойке на расстоянии 1,5-2 метра.
Для укрепления склонов и откосов модуль фиксируется по длине на расстоянии 5-6 метров и делается 2-3 точки по ширине, то есть георешетка крепится по периметру и по вдоль по центру. При этом длина анкера для укрепления склона должна превышать высоту модуля не менее чем на 0,3 метра для обычных грунтов и на метр для подтопляемых склонов. Верхний край решетки крепят заподлицо.
Как самостоятельно рассчитать количество анкеров для конструкции
В ГОСТ указаны общие рекомендации по креплению георешетки для всех типов конструкций. Существуют пластиковые и металлические анкеры разного диаметра и длины. Теоретически можно самостоятельно рассчитать примерное количество анкеров для конкретного случая. Однако следует понимать, что в случае неправильного расчета и монтажа георешетка не будет выполнять свои функции.
Поэтому рекомендуется заказать проект с расчетной документацией, в котором будут учтены характеристики почвы, сезонная подтопляемость территории, сила потока воды или давление на решетку от экопарковки. Это позволит сократить расходы и правильно смонтировать конструкцию любого типа.
